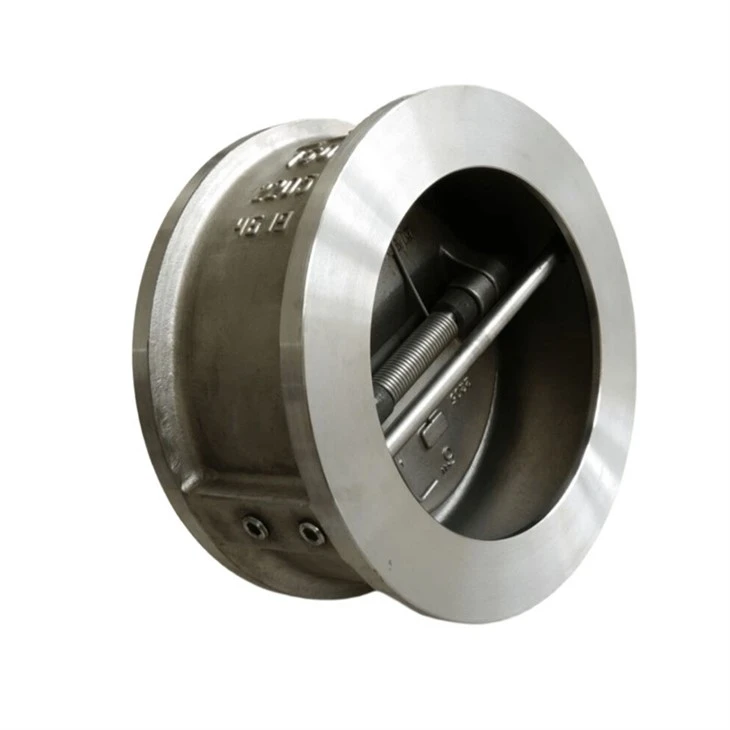

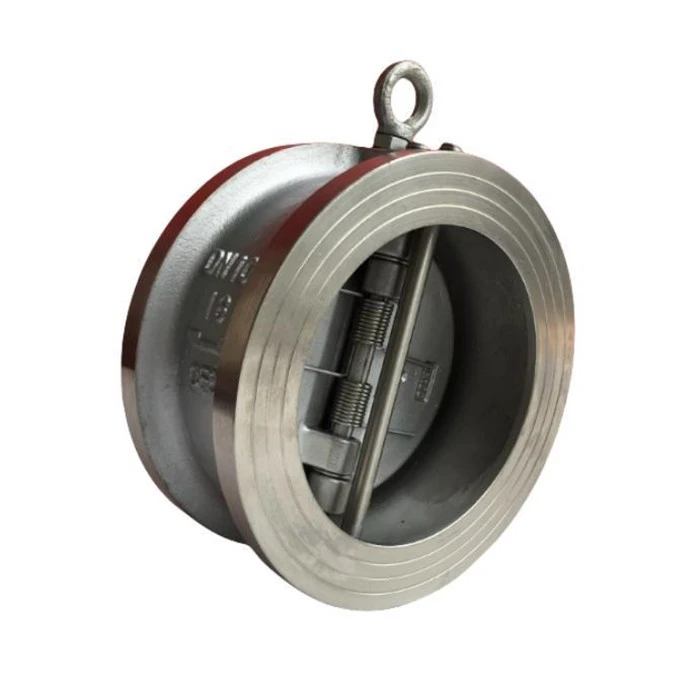

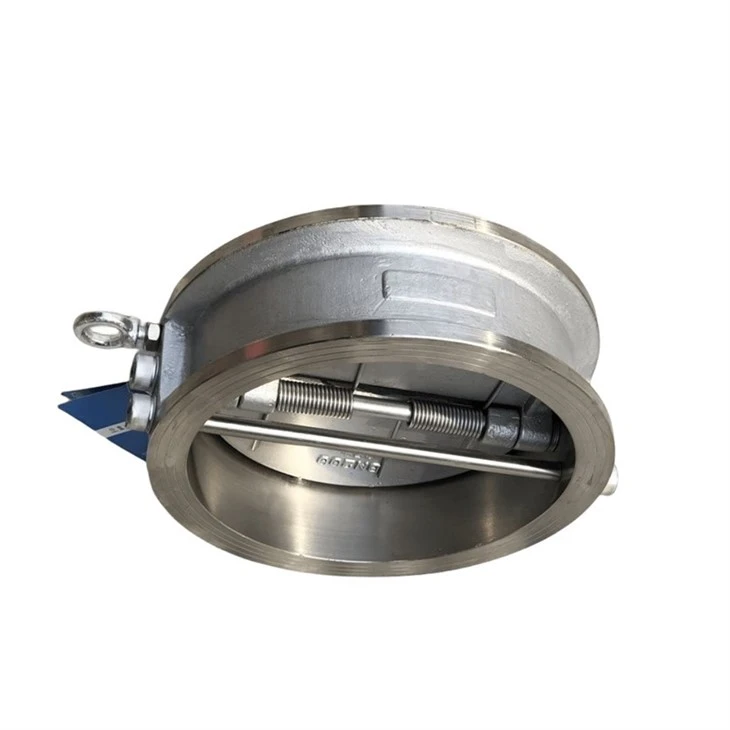

Butterfly tilbakeslagsventil i rustfritt stål

Produktnavn: Butterfly tilbakeslagsventil i rustfritt stål
Modell: DH77X-10/16P
Dimensjoner: DN40-DN1000
Tilkoblingsmetode: Wafer
Arbeidstrykk: PN16,PN10,150LB,5K,10K
Temperaturområde: -10 grader -100 grader
Belegg: Fusion Bonded Epoxy Coating i henhold til ANSI/AWWA C550





Den rustfrie butterfly-tilbakeslagsventilen er også en svingende tilbakeslagsventil, men det er en dobbel skiveventil som lukkes under påvirkning av en fjær. Væsken nedenfra og opp skyver ventilskiven åpen. Ventilen har en enkel struktur og er klemt mellom to flenser, med liten totalstørrelse og lett vekt.

Den rustfrie butterfly-tilbakeslagsventilen har to fjærbelastede D-formede skiver plassert på en ribbeaksel på tvers av ventilens gjennomgående hull. Denne strukturen forkorter avstanden som tyngdepunktet til ventilskiven beveger seg. Sammenlignet med tilbakeslagsventiler med enkelt skive av samme størrelse, reduserer denne strukturen også vekten av ventilskiven med 50 %. På grunn av bruk av fjærbelastning, reagerer denne ventilen veldig raskt på tilbakestrømning.









1. Lettvektsstrukturen med dobbel skive av butterfly-tilbakeslagsventiler i rustfritt stål gjør setetetning og betjening mer effektiv.
2. Den lange armfjærfunksjonen til butterfly-tilbakeslagsventiler i rustfritt stål gjør at ventilskiven kan åpne og lukke uten friksjon, og fjæren virker uavhengig for å lukke ventilskiven (DN150 og høyere).
3. Hengselstøttehylsen til den rustfrie tilbakeslagsventilen reduserer friksjonen og minimerer vannslagfenomenet når den stoppes av en uavhengig ventilskive (større diameter).
4. Sammenlignet med konvensjonelle tilbakeslagsventiler i rustfritt stål har butterfly-tilbakeslagsventiler i rustfritt stål en mer robust, lettere, mindre, mer effektiv og billigere struktur. Denne ventilen oppfyller standardene til API 594. For de fleste størrelser er den strukturelle lengden til denne ventilen bare 1/4 av den til en konvensjonell ventil, og dens vekt er 15 % til 20 % av den til en konvensjonell ventil. Derfor er den også billigere enn en tilbakeslagsventil. Det er også enklere å installere.
5. Den rustfrie butterfly-tilbakeslagsventilen har også spesielle strukturelle egenskaper, noe som gjør den til en støtfri tilbakeslagsventil med høy ytelse. Disse funksjonene inkluderer rengjøringsfri åpning, de fleste ventilstørrelser utstyrt med uavhengige fjærstrukturer og et uavhengig skivestøttesystem. Noen av disse funksjonene har ikke tilbakeslagsventiler. Butterfly-tilbakeslagsventilen med dobbel skive kan også utformes som et forlenget ventilhus med dobbel flens.
