Pneumatisk spjeldventil
Hva er pneumatisk sommerfuglventil?
En pneumatisk sommerfuglventil er en type ventil som bruker lufttrykk for å kontrollere strømmen av væsker gjennom et rør eller et rør. Den består av en skive eller plate som roterer rundt en sentral akse for å kontrollere mengden væske som passerer gjennom ventilen. Ventilen betjenes vanligvis gjennom en pneumatisk aktuator som åpner eller lukker ventilen basert på endringer i lufttrykket.
Fordeler med pneumatisk spjeldventil
Rask og enkel betjening
Pneumatiske spjeldventiler kan raskt og enkelt åpnes eller lukkes ved å dreie på et håndtak eller trykke på en knapp. Dette gjør dem ideelle for applikasjoner der raske responstider er kritiske, for eksempel i nødssituasjoner.
Lite vedlikehold
Med færre deler enn de fleste andre ventiltyper krever pneumatiske spjeldventiler mindre vedlikehold og mindre sannsynlighet for å svikte. De er også mindre utsatt for slitasje, korrosjon og lekkasje.
Enkel design
Pneumatiske spjeldventiler har en enkel design, noe som gjør dem enkle å installere og integrere i eksisterende systemer. De tar også opp mindre plass enn andre typer ventiler, noe som gjør dem ideelle for bruksområder der plassen er begrenset.
Alternativer for grensebryter
Pneumatiske spjeldventiler kan utstyres med endebrytere som gir tilbakemelding angående ventilposisjon, noe som gir bedre prosesskontroll og automatisering.
Hvorfor velge oss?
Høy kvalitet
Våre produkter er produsert eller utført til svært høye standarder, ved bruk av de beste materialene og produksjonsprosessene.
24 timers netttjeneste
Vi prøver å svare på alle bekymringer innen 24 timer, og teamene våre står alltid til din disposisjon i nødstilfeller.
Kvalitetskontroll
Vi har profesjonelt personell til å overvåke produksjonsprosessen, inspisere produktene og sikre at sluttproduktet oppfyller de nødvendige kvalitetsstandarder, retningslinjer og spesifikasjoner.
Rik erfaring
Dedikert til streng kvalitetskontroll og oppmerksom kundeservice, er vårt erfarne personale alltid tilgjengelig for å diskutere dine krav og sikre fullstendig kundetilfredshet.

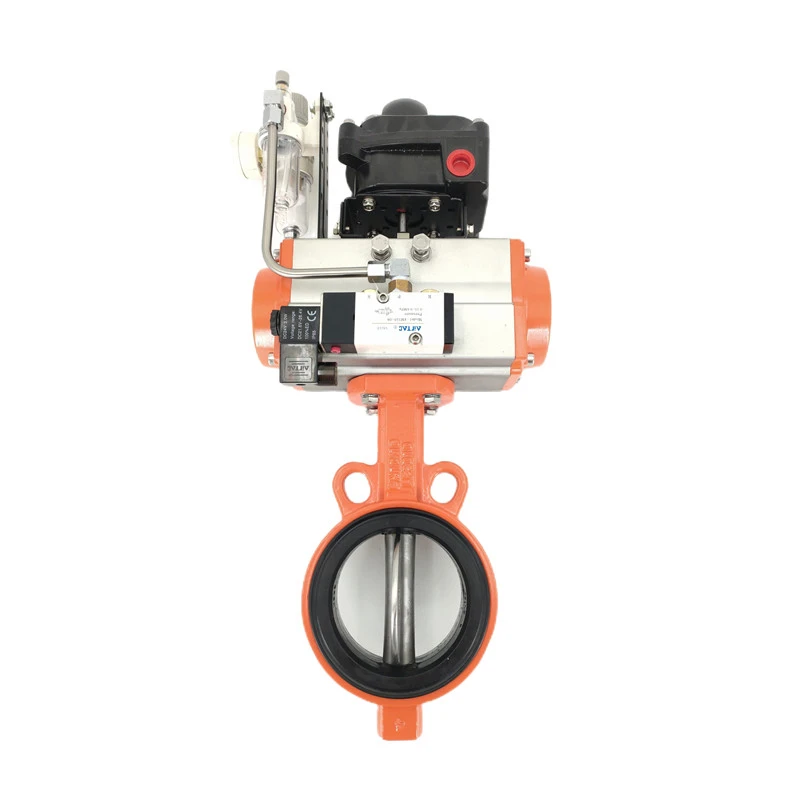

Sommerfuglventil i wafer-stil
Sommerfuglventilen i wafer-stil er den vanligste typen sommerfuglventil som brukes i de fleste applikasjoner. Denne ventilen er klemt mellom to flenser, noe som gjør den enkel å installere mellom rørene. Ventilskiven er plassert i midten av rørledningen og kan åpnes eller lukkes med en kvart omdreining av aktuatoren. Denne typen ventiler brukes i applikasjoner med middels trykk og lav temperatur.
Lug-stil spjeldventil
Lug-stil spjeldventiler ligner på wafer-stil ventiler i design, men har knaster på ventilhuset som kan brukes til å feste ventilen til rørledningen. Disse knastene er gjenget, og bolter brukes til å feste ventilen til rørledningen. Lug-stilventiler brukes i høytrykksapplikasjoner og krever mindre plass å installere enn wafer-stil ventiler.

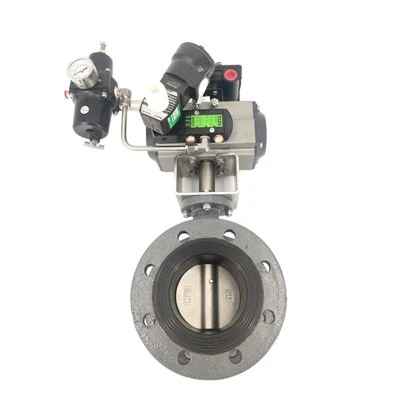

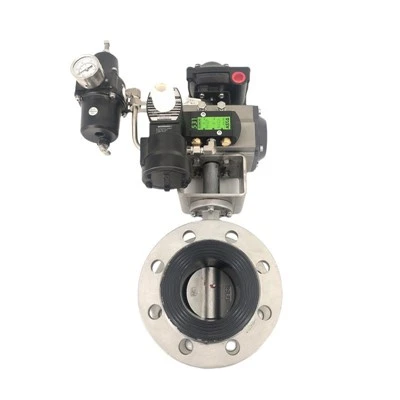

Butterflyventil med flens
Den flensede sommerfuglventilen ligner på wafer-stil ventilen, men den har flenser på begge sider som kan boltes til rørledningen. Denne typen ventiler brukes i høytrykks- og høytemperaturapplikasjoner der ventilen må festes sikkert til rørledningen.
Høyytelses spjeldventil
Høyytelses spjeldventiler er designet for mer krevende bruksområder der en tett avstengning er nødvendig. Disse ventilene bruker metallseter i stedet for elastomerer og kan håndtere høyere temperaturer og trykk enn standard spjeldventiler. Høyytelses sommerfuglventiler brukes i bransjer som kraftproduksjon, petroleum og kjemisk prosessering.
Materiale av pneumatisk spjeldventil
Materialet som brukes til pneumatiske spjeldventiler varierer i henhold til den spesifikke applikasjonen. Vanligvis er sommerfuglventilhus laget av støpejern, duktilt jern, karbonstål, rustfritt stål eller plast. Sete- og skivetetningsmaterialene kan inkludere epdm, nbr, ptfe, metall eller kombinasjoner av disse materialene. Materialvalg påvirkes av faktorer som temperatur, trykk, media, korrosivt miljø og hygienekrav.
Påføring av pneumatisk spjeldventil
Kjemisk industri
Pneumatiske sommerfuglventiler er mye brukt i kjemisk industri for å kontrollere strømmen av kjemikalier og løsemidler. I disse applikasjonene brukes ventilene for å forhindre at kjemikaliene lekker eller flyter i feil retning, noe som kan forårsake alvorlige problemer som forurensning eller ulykker.
Farmasøytisk industri
Pneumatiske spjeldventiler brukes også i farmasøytisk industri for å kontrollere flyten av væsker og gasser i ulike prosesser. I disse applikasjonene brukes ventilene for å opprettholde strenge sanitære forhold og for å forhindre enhver forurensning av produktene.
Mat- og drikkevareindustrien
Pneumatiske sommerfuglventiler er mye brukt i næringsmiddel- og drikkevareindustrien for å kontrollere flyten av væsker i forskjellige prosesser som blanding, pakking og rengjøring. Disse ventilene er designet for å oppfylle de strenge sanitærstandardene som kreves i disse bransjene.
VVS-industrien
Pneumatiske sommerfuglventiler brukes i hvac-systemer (oppvarming, ventilasjon og klimaanlegg) for å regulere strømmen av luft og vann. I disse applikasjonene brukes ventilene til å kontrollere temperatur og fuktighetsnivåer i forskjellige soner i bygningen.
Vannbehandlingsanlegg
Pneumatiske sommerfuglventiler brukes i vannbehandlingsanlegg for å kontrollere strømmen av vann og kjemikalier i ulike prosesser som filtrering, desinfeksjon og sedimentering. Disse ventilene er designet for å tåle korrosive miljøer og for å sikre pålitelig drift.
Olje- og gassindustri
Pneumatiske spjeldventiler brukes i olje- og gassindustrien for å kontrollere flyten av væsker og gasser i ulike prosesser som boring, raffinering og transport. Disse ventilene er designet for å tåle høye trykk og temperaturer og for å sikre sikker og pålitelig drift.
Åpne ventilen
For å åpne ventilen mottar aktuatoren et signal fra styresystemet, som deretter påfører lufttrykk til sylinderen. Sylinderen omdanner dette trykket til lineær bevegelse, som presser mot ventilstammen, noe som får skiven til å rotere med klokken, og dermed åpnes ventilen.
Regulering av flyten
Når ventilen er åpen, regulerer den strømmen ved å kontrollere vinkelen på skiven. Skiven kan roteres opptil 90 grader for å enten åpne eller lukke ventilen helt, eller en hvilken som helst posisjon i mellom for å tillate regulert strømning.
Styre strømmen
Ventilens skive kan utformes for å lede væskestrømmen gjennom rørledningen. For eksempel kan skiven formes for å sikre at strømmen rettes fra den ene siden av ventilen til den andre, noe som reduserer turbulens og minimerer påvirkningen av strømmen på rørledningen.
Å stenge ventilen
For å stenge ventilen mottar den pneumatiske aktuatoren et nytt signal som deretter reduserer lufttrykket i sylinderen. Fjæren inne i aktuatoren skyver ventilstammen tilbake til sin opprinnelige posisjon, noe som får skiven til å rotere i retning mot klokken, og dermed lukke ventilen.
Overvåkning
I tillegg til å regulere væskestrømmen, kan ventilen også gi tilbakemelding til kontrollsystemet om prosessforholdene. For eksempel kan det indikere ventilens posisjon, trykket i rørledningen og temperaturen.
Komponenter til pneumatisk spjeldventil
Kropp
Ventilens kropp er det ytre dekselet som huser de andre komponentene. Den er vanligvis laget av støpejern, rustfritt stål eller plast, avhengig av bruken.
Plate
Skiven er den flate, sirkulære komponenten som regulerer strømmen av væsker, gasser og slam. Den er vanligvis laget av metall eller syntetiske materialer som ptfe eller epdm.
Stilk
Stammen er komponenten som kobler skiven til aktuatoren. Den styrer bevegelsen til platen, og den kan designes for ulike driftsforhold, som høyt trykk eller høy temperatur.
Aktuator
Aktuatoren er komponenten i ventilen som kontrollerer åpning og lukking av skiven. Den drives vanligvis av trykkluft eller gass og kan fjernstyres eller manuelt.
Seler
Tetningene er komponentene som hindrer lekkasje rundt ventilen. De er vanligvis laget av gummi eller andre elastomerer og er designet for å motstå den spesifikke væsken eller gassen som strømmer gjennom ventilen.
Lagre
Lagre er komponentene som støtter stammen og skiven og lar dem rotere jevnt. De er vanligvis laget av metall eller plast og er designet for lav friksjon for å redusere slitasje.
Vedlikehold av pneumatisk spjeldventil
Kontroller ventilsetene regelmessig
Ventilsetene er ansvarlige for å tette ventilen og forhindre lekkasje. Hvis ventilsetene blir skadet eller slitt, kan det oppstå lekkasjer. Regelmessig kontroll av ventilsetene for slitasje er viktig for å unngå lekkasjer.
Smør ventilen
Smøring av den pneumatiske spjeldventilen bidrar til å forhindre korrosjon og reduserer slitasjen på de bevegelige delene. Bruk et smøremiddel av høy kvalitet som er kompatibelt med ventilens materiale.
Inspiser aktuatoren
Aktuatoren er ansvarlig for å åpne og lukke ventilen. Inspiser aktuatoren regelmessig for tegn på skade eller slitasje. Forsikre deg om at aktuatoren fungerer som den skal ved å teste funksjonen regelmessig.
Rengjør ventilhuset
Det er viktig å rengjøre ventilhuset regelmessig for å forhindre opphopning av sediment eller rusk. Bruk et mildt rengjøringsmiddel og vann for å rengjøre ventilhuset.
Sjekk lufttilførselen
Lufttilførselen er avgjørende for driften av den pneumatiske spjeldventilen. Sørg for at lufttilførselen er ren og tørr, og at trykket er innenfor det anbefalte området.
Test ventilen
Det er viktig å utføre regelmessige tester på den pneumatiske spjeldventilen for å sikre at den fungerer som den skal. Test ventilen minst en gang i året for å sikre at den fungerer som den skal.
Installasjon
Det er viktig å sikre at ventilen er riktig installert. Ventilen skal installeres i et rent og tørt miljø og bør ikke utsettes for ekstreme temperaturer, sollys eller etsende/urene gasser.
Driftsmiljø
Driftsmiljøet skal være fritt for hindringer, rusk eller annet materiale som kan hindre en jevn drift av ventilen. I tillegg bør ikke ventilene utsettes for høyt trykk, plutselige trykkendringer eller høye strømningshastigheter, da dette kan skade ventilen.
Regelmessig vedlikehold
Regelmessig vedlikehold av ventilen er avgjørende for dens jevne drift og lange levetid. Ventilen bør rengjøres og smøres med jevne mellomrom, og alle utslitte eller skadede deler bør skiftes ut umiddelbart.
Sikkerhetsutstyr
Sørg alltid for at operatører har på seg passende sikkerhetsutstyr under håndtering og betjening av ventilen. Dette kan inkludere hansker, øye-/ørebeskyttelse og åndedrettsmasker for å forhindre skade eller eksponering for farlige partikler.
Nødstans
Ventilen skal være utstyrt med en nødavstengningsmekanisme, som kan aktiveres i tilfelle feil eller nød. Denne mekanismen sikrer at ventilen lukkes automatisk, og forhindrer skade på systemet.
Ventilstørrelse og type
Det første du må gjøre er å bestemme størrelsen og typen sommerfuglventil du trenger. Vurder strømningshastigheten, trykket og temperaturen til mediet du håndterer, samt rørstørrelsen og tilkoblingstypen. Sommerfuglventiler kommer i en rekke størrelser, alt fra noen få tommer til flere fot i diameter. De vanligste typene sommerfuglventiler er wafer, lug og flens.
Materiale
Velg et ventilmateriale som er kompatibelt med mediet du skal håndtere. Vanlige materialer inkluderer rustfritt stål, karbonstål, støpejern og plast. Faktorer som temperatur, trykk og kjemisk sammensetning av mediene kan påvirke materialvalget.
Ventilaktuator
En pneumatisk aktuator er et av de mest populære alternativene for spjeldventiler. Den bruker trykkluft for å åpne og lukke ventilen, noe som gjør den ideell for automatiserte prosesser. Vurder størrelsen og typen aktuator som er nødvendig for å sikre riktig ventildrift. Aktuatorer er tilgjengelige i ulike størrelser, alt fra små til store, og de kan være dobbeltvirkende eller fjærretur.
Krav til dreiemoment
Dreiemomentet som kreves for å åpne og lukke ventilen er en annen kritisk vurdering. Pass på at du velger en ventil med nok dreiemoment til å håndtere nødvendig trykk og strømningshastighet. Et utilstrekkelig dreiemoment kan føre til at ventilen ikke lukkes helt, noe som resulterer i lekkasje, mens for mye dreiemoment kan forårsake mekanisk skade på ventilen eller aktuatoren.
Sertifisering og samsvar
Kontroller at ventilen samsvarer med relevante industristandarder, slik som det amerikanske petroleumsinstituttet (api) eller den internasjonale standardiseringsorganisasjonen (iso). Se etter sertifiseringsmerker for å sikre at ventilen oppfyller disse standardene og kan håndtere de spesifikke mediene og forholdene den skal brukes under.
Vedlikehold og reparasjon
Velg en ventil som er enkel å vedlikeholde og reparere. Ventilen bør ha enkle, tilgjengelige deler som enkelt kan skiftes ut ved skade eller slitasje. Hvis mulig, se etter ventiler som har lang levetid og krever minimalt med vedlikehold.
Hvordan installere pneumatisk spjeldventil
Forbered materialene
Før du installerer den pneumatiske spjeldventilen, sørg for å ha alle nødvendige verktøy og materialer. Dette inkluderer den pneumatiske spjeldventilen, monteringsutstyret og nødvendig lim eller festemidler. Det er viktig å sjekke produsentens anbefalinger for spesifikke verktøy og materialer, da de kan variere etter type og merke pneumatisk spjeldventil.
Finn installasjonsområdet
Identifiser stedet der den pneumatiske spjeldventilen skal installeres, og sørg for at området er rent og fritt for rusk. Hvis den pneumatiske spjeldventilen installeres i et rør, sørg for at røret er rent og fritt for hindringer eller blokkeringer.
Sett sammen den pneumatiske spjeldventilen
Sett sammen den pneumatiske spjeldventilen ved å justere ventilhuset, panseret og setene. Skru panseret på ventilhuset, og sørg for at panseret er godt festet. Rett inn setene til ventilhuset, og sett inn røret eller beslagene i ventilhuset.
Installer den pneumatiske spjeldventilen
Installer den pneumatiske spjeldventilen ved å justere den med røret eller beslagene, og plassere den på ønsket sted. Påfør trykk på den pneumatiske spjeldventilen for å sette setene og sørg for at ventilen er riktig plassert. Bruk nødvendig lim eller festemidler for å sikre den pneumatiske spjeldventilen på plass, og sørg for at ventilen står i vater og lodd.
Arbeidsprinsipp pneumatisk spjeldventil
Den pneumatiske sommerfuglventilen er en manuelt betjent ventil som bruker en pneumatisk aktuator for å kontrollere væskestrømmen gjennom et rør eller system. Den består vanligvis av et ventilhus, et håndtak, et panser og en pneumatisk aktuator. Ventilhuset er et sylindrisk skall som huser ventilmekanismen, og håndtaket er en kileformet komponent som brukes til å åpne og lukke ventilen . Panseret er en hylselignende komponent som sitter over ventilhuset og danner en tetning mellom ventilhuset og røret eller beslagene. Den pneumatiske aktuatoren er en sylindrisk komponent som er festet til ventilhuset og inneholder et stempel som aktiveres av trykkluft.
