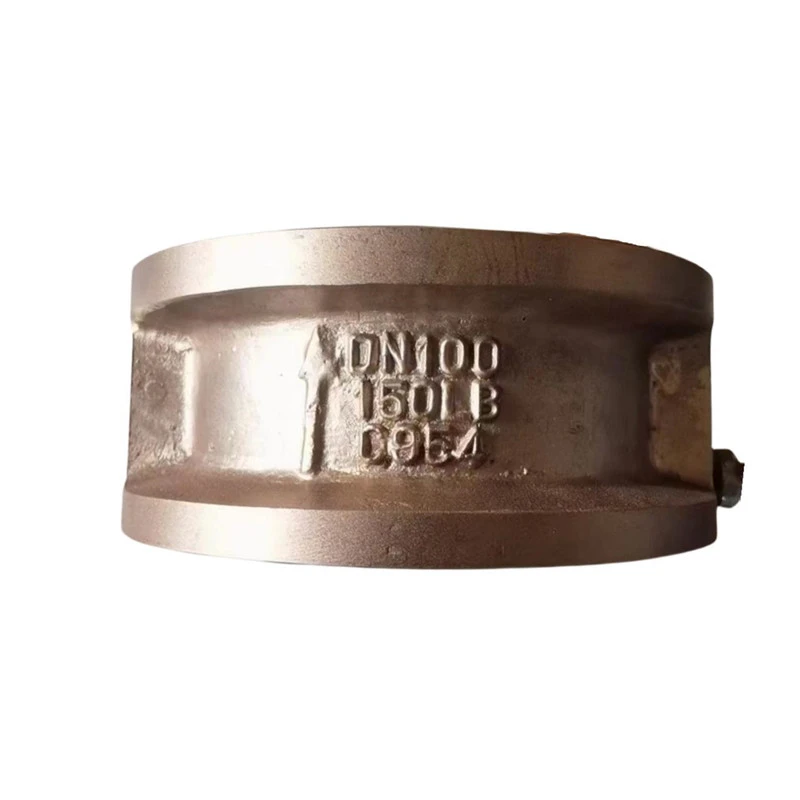

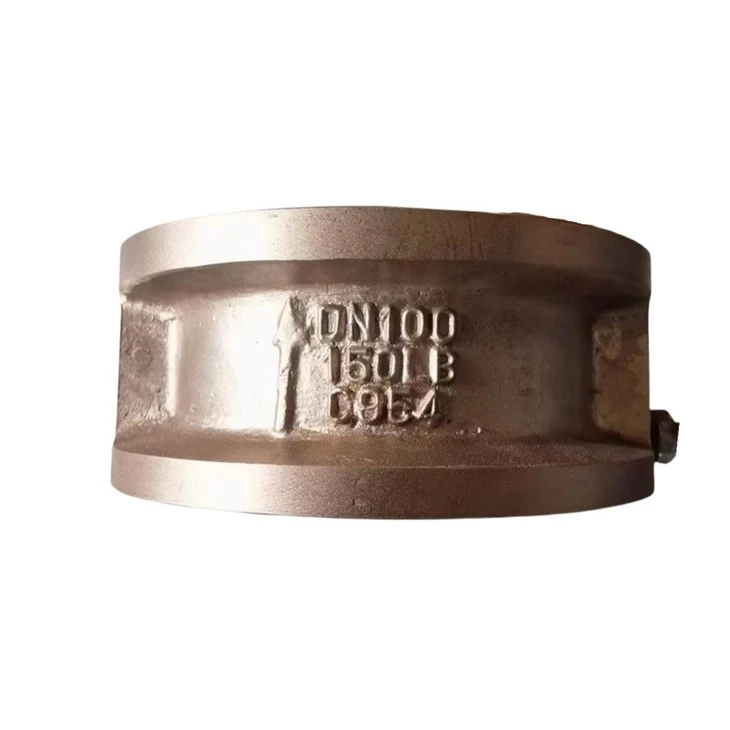

Dobbel klaff tilbakeslagsventil

Produktnavn: Tilbakeslagsventil med dobbel klaff
Modell: DH77X-10/16T
Dimensjoner: DN40-DN1000
Tilkoblingsmetode: Wafer
Arbeidstrykk: PN16,PN10,150LB,5K,10K
Temperaturområde: -10 grader -100 grader
Belegg: Fusion Bonded Epoxy Coating i henhold til ANSI/AWWA C550

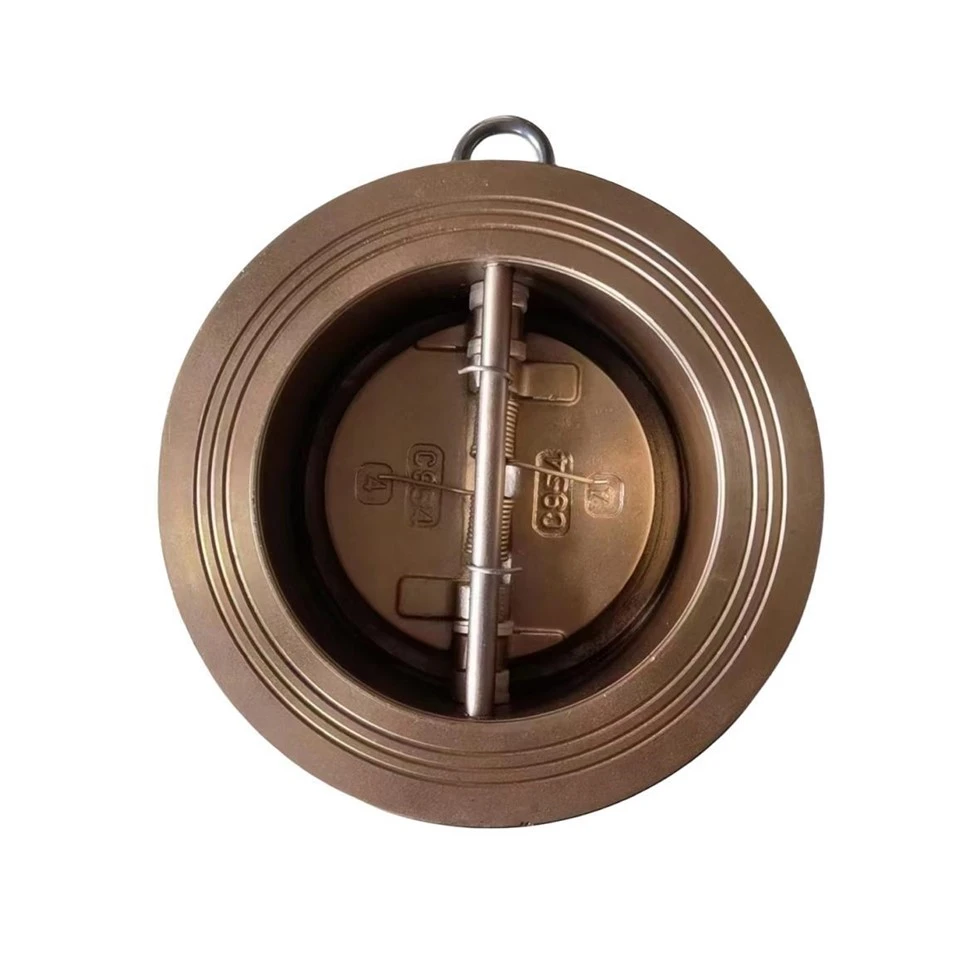

Strukturdiagrammet for butterfly-tilbakeslagsventiler er veldig enkelt, og sammenlignet med andre tilbakeslagsventiler er deres strukturelle lengde også veldig kort. Butterfly tilbakeslagsventil, også kjent som butterfly tilbakeslagsventil, er koblet i en wafer stil. Ventilplaten består av to halvsirkelformede sommerfuglplater, som er forbundet med ventilstammen og tvangstilstilles av fjærer. Arbeidsprinsippet for en sommerfugl-tilbakeslagsventil er: når mediet strømmer gjennom ventilhusets kanal, er middeltrykket større enn fjærkraften, og to sommerfuglplater skyves åpne, ventilen åpnes og mediet strømmer; Når mediet slutter å strømme, på grunn av fjærkraft, tvinges de to sommerfuglplatene til å tilbakestilles, og ventilen lukkes for å hindre at mediet strømmer tilbake. Butterfly tilbakeslagsventil strukturdiagram Butterfly tilbakeslagsventil, også kjent som dobbeltskive dobbeltskive tilbakeslagsventil, dens tetningsoverflate kan være laget av slitesterkt materiale eller foret med gummi, med et bredt spekter av bruksområder og pålitelig forsegling. Butterfly tilbakeslagsventiler er automatiske ventiler som ikke krever manuell betjening. Denne typen ventiler brukes vanligvis til rene rørledninger, så vel som industri-, miljø-, vannbehandling og rørleggerarbeid for høyhus for å forhindre middels tilbakestrømning. Forhindre omvendt flyt av mediet.









1. Liten størrelse, lett vekt og kompakt struktur.

2. Stol på at fjærmomentet lukkes raskt av seg selv.

3. Kan installeres på både horisontale og vertikale rørledninger.

4. Sikker og pålitelig ytelse, med god anti-interferens ytelse.

5. Linjeforsegling, med bedre tetningsytelse, kan oppnå null lekkasje under statisk trykk.

6. Klebestyrken mellom gummi og ventilhus er høy, noe som effektivt kan forhindre at ventilsetet faller av under bruk.

7. De øvre og nedre flensene og de indre veggene til ventilhuset er behandlet med hardfilm antirustolje for å unngå skade på malingsfilmen under gummivulkaniseringsprosessen etter sprøyting, samt aldring av gummiventilsetet forårsaket av sekundær høye temperaturer.

8. Ventilhuset er laget av epoksyharpikspulver, med sterk vedheft og høy slagstyrke.

9. De øvre og nedre flensene er forseglet med vannlinjer for bedre tetningsytelse.
