Lug Type spjeldventil
Tianjin Liangfa Technology Co., Ltd. er et stor-produsent av ventiler som integrerer FoU, produksjon og salg. Hovedproduktene inkluderer spjeldventiler, høytemperatur- og høytrykksventiler, portventiler, tilbakeslagsventiler, klodeventiler, reguleringsventiler, kuleventiler, vannforsynings- og dreneringsventiler, marineventiler, API-ventiler og andre serier.
Hvorfor velge oss
Profesjonelt team
Vi har et profesjonelt team som er kjent med produktytelse, kan forstå kundens behov i tide, og fullt ut kan demonstrere produktfordeler. Vi er utstyrt med profesjonelt-ettersalgspersonell for å sikre at vi svarer på brukerforespørsler innen 24 timer og foreslår praktiske løsninger.
Våre sertifikater
Våre produkter har bestått ISO9001:2000 internasjonal sertifisering av kvalitetsstyringssystem, ISO14001:2004 sertifisering av miljøstyringssystem og GB/T28001-2001 sertifisering av arbeidsmiljø og sikkerhet.
Produksjonsutstyr
Vi har alle typer sofistikert store og mellomstore-hovedproduksjonsutstyr og hovedinspeksjons- og testutstyr og -instrumenter.
Enklere installasjon i flere situasjoner:Ventilen har gjengede hull i huset, som gjør at den kan boltes direkte til flensene på begge sider av rørledningen. Dette gir mer fleksibilitet under installasjon og vedlikehold fordi den kan installeres mellom to flenser uten behov for ekstra ekstern støtte.
Kan fjernes uten å forstyrre systemet:Ved vedlikehold eller utskifting kan en ventil-type fjernes og erstattes uten å måtte demontere hele rørledningssystemet. Flensforbindelsene holder ventilen på plass, så det er ikke nødvendig å fjerne eller forstyrre den tilstøtende rørledningen.
Høyere mekanisk styrke:På grunn av de gjengede tappene gir denne ventiltypen generelt bedre mekanisk styrke, noe som gjør den mer egnet for bruk med høyt-trykk eller større-diameter.
Mer allsidighet:Den kan brukes til både slutt-av-linje- og{2}}midtlinjeapplikasjoner, og gir mer allsidighet på installasjonsplasser.
Lugged Butterfly Ventil Dimensjoner
| DN50 (2 tommer) | 140 mm (5,51 tommer) x 140 mm (5,51 tommer) |
| DN65 (2,5 tommer) | 170 mm (6,69 tommer) x 170 mm (6,69 tommer) |
| DN80 (3 tommer) | 200 mm (7,87 tommer) x 200 mm (7,87 tommer) |
| DN100 (4 tommer) | 240 mm (9,45 tommer) x 240 mm (9,45 tommer) |
| DN125 (5 tommer) | 300 mm (11,81 tommer) x 300 mm (11,81 tommer) |
| DN150 (6 tommer) | 360 mm (14,17 tommer) x 360 mm (14,17 tommer) |
| DN200 (8 tommer) | 420 mm (16,54 tommer) x 420 mm (16,54 tommer) |
Typer Lug Butterfly Valve
Konsentrisk spjeldventil
Denne typen har en skive med stammen plassert i midten, noe som sikrer symmetriske strømningsegenskaper som er ideelle for generelle bruksområder som krever jevn tetting.
Dobbel offset spjeldventil
Plasseringen av den forskjøvede stammen litt utenfor-senteret fra skiven øker dens forseglingsevne samtidig som den reduserer friksjonen under drift, og er derfor egnet for høytrykks- og høytemperaturapplikasjoner.
Trippel offset spjeldventil
Denne ventilen har en forskjøvet og skråstilt spindel, og minimerer dermed slitasje og friksjon for å sikre tettere-avstengning og lengre levetid. Det er mye brukt i krevende industrier som olje og gass, kjemiske, petrokjemiske sektorer blant andre.
Butterflyventil med høy ytelse
Disse ventilene er konstruert for overlegne trykk-, temperatur- og tetningsytelseaspekter og har ofte ekstra avanserte egenskaper som metallseter, brannsikker konstruksjon og lang levetid.
Spenstig-Sittende spjeldventil
Den bruker et mykt elastomert sete på den, og gir derfor en bemerkelsesverdig tetningsytelse med minimalt dreiemoment under operasjoner, noe som er svært passende for lav-trykk eller lav-temperatur hvor tett avstengning ikke er avgjørende.
Metall-Sittende spjeldventil
Disse ventilene har metallseter og kan fungere i miljøer med høyt-trykk og høye-temperaturer, og tilbyr utmerket slitestyrke, korrosjonsbestandighet samt tett avstengning- med forlenget levetid.
Toveis-spjeldventil
Disse ventiltypene er designet for å fungere i begge strømningsveier og gir fleksibilitet i installasjon og drift som tilsvarer situasjoner der strømmen kan reverseres.
Wafer-Lug Combination Butterfly Valve
Disse ventilene kombinerer wafer-designfunksjoner med klaffer for å installere mellom flenser eller direkte på rørflenser, slik at de kan brukes på tvers av forskjellige rørsystemer basert på nødvendig installasjon.
Design- og teststandarder for spjeldventil
|
Designstandard |
BS 5155 / API 609 / AWWA C 504 Standard |
|
Standard for inspeksjon og testing |
BS EN 12266 - I (BS 6755-I) / API 598 / ISO 5208 |
|
Avstand flens til flens |
I henhold til ANSI B 16.10 / BS 5155 / API 609 |
|
Avslutt tilkobling |
Wafertype som passer mellom to flenser |
|
|
ANSI B 16.5, klasse 150 / 300 / 600 |
|
|
BS 10 Tabell D / E / F / H |
|
|
PN 6 / PN 10 / PN 16 / PN 25 / PN 40 / PN 64 |
|
|
DIN Standard / JIS Standard / IS Standard |
|
Størrelsesområde for produksjon |
2" (DN50) til 18" (DN 450)1 |
|
Trykkklassifisering av ventil 1 |
150# / 300# |
|
|
PN 10 / PN 16 |
|
Ventildrift |
Manuell strømningskontrollspak / snekke-Giraktuator betjent |
|
|
Pneumatisk kvarts omdreining roterende aktuator (enkeltvirkende fjærretur / dobbeltvirkende) |
|
|
Motorisert elektrisk aktuator drevet (enkelt- eller trefaset strømforsyning) |
|
Ventilsetelekkasje |
Lekkasjeklasse VI (nulllekkasje) |

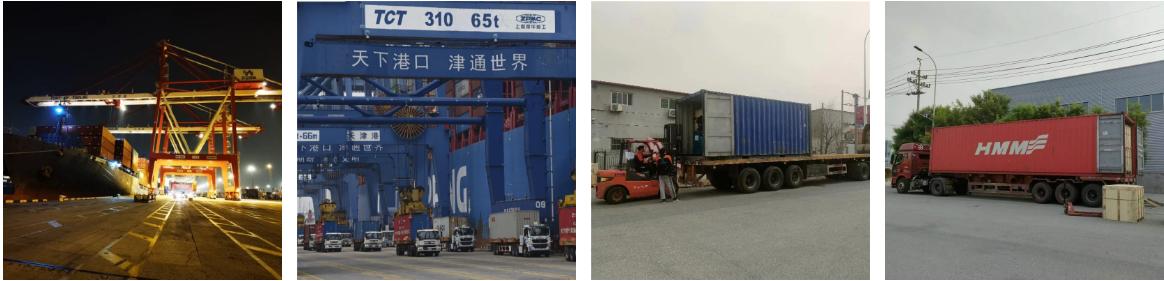

Produktpakking og frakt
